Evacuación de aguas

La finalidad de una red de evacuación de aguas es la de conducir hacia el exterior del edificio las aguas pluviales y residuales sin causar molestias, humedades, ruidos ni malos olores a los ocupantes de las viviendas.

Las diferencias que se presentan en la clasificación de las aguas a evacuar son numerosas, pero según su procedencia y en función de la materia en suspensión que transportan se clasifican en tres grupos:

  • Aguas blancas o pluviales: las procedentes de lluvia y que se recogen en terrazas, tejados, patios y cubiertas planas.
  • Aguas grises: procedentes de aparatos sanitarios y electrodomésticos (excepto inodoros y urinarios)
  • Aguas negras o fecales: son las procedentes de aseos que transportan materias fecales y/u orina (inodoros y urinarios).

El Código Técnico de la Edificación (CTE) establece las reglas y procedimientos para cumplir las exigencias de seguridad dentro de la vivienda y todas las tuberías para evacuación de aguas se deben de adaptar y cumplirlas.

Esta gama se compone de:

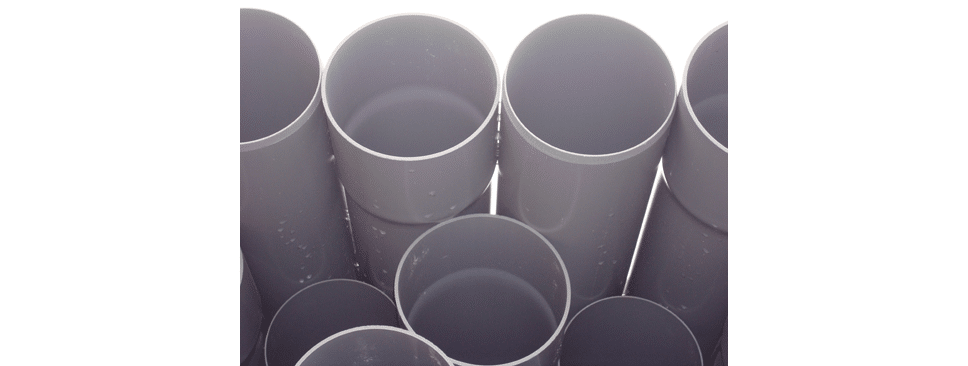

Tubo PVC evacuación Serie B

De pared compacta, fabricada según la norma UNE EN 1329, destinada a la evacuación de aguas pluviales y residuales, a alta y baja temperatura, en el interior de la estructura del edificio.

Tubería con doble certificación AENOR, de producto (UNE EN 1329) y de reacción al fuego (UNE EN 13501) con Clasificación Euroclase B-s1, d0.
Presentación en tubos de 1, 3, o 5m.
Diámetros: Ø32 mm – Ø315 mm. Unión por encolado. Color gris RAL 7037.
Los tubos de Ø 32, 40 y 50 son sin embocadura y color blanco.

Tubo PVC "Serie F" STANDAR

Fabricadas según la norma UNE EN 12200, para evacuación de aguas pluviales en instalaciones aéreas y al exterior, ventilación primaria y secundaria.

Diámetros: Ø32 mm – Ø400 mm
Presentación en tubos de 3 o 5m.
Unión por encolado. Color gris RAL 7037.

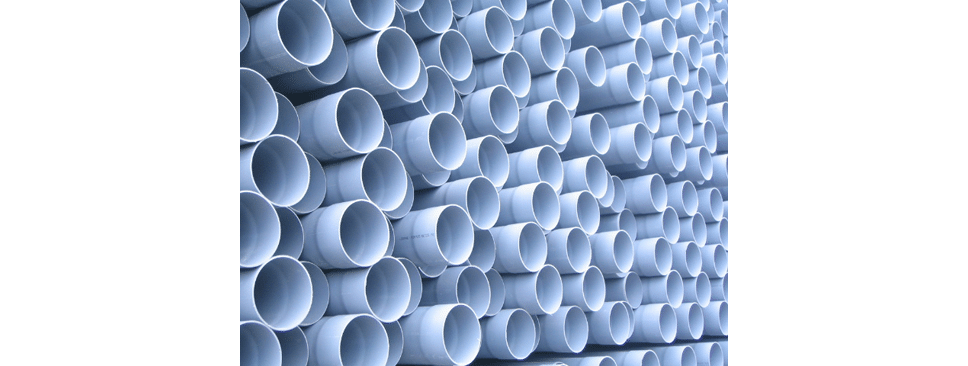

Tubo PVC evacuación multicapa

De pared estructurada, más ligera, con capa espumada intermedia.

Fabricada según la norma UNE EN 1453 para la evacuación de aguas pluviales y residuales (a baja y alta temperatura) en el interior de la estructura del edificio.

Tubería con doble certificación AENOR, de producto (UNE EN 1329) y de reacción al fuego (UNE EN 13501) con Clasificación Euroclase B-s1, d0.
Diámetros: Ø40 mm – Ø200 mm
Presentación en tubos de 3 o 5m.
Unión por encolado. Color gris RAL 7037.

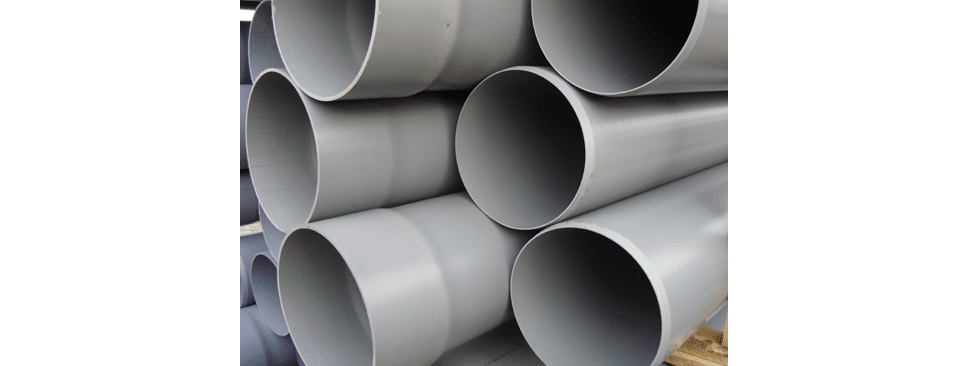

Tubo PVC lisa serie 2,5

Tubería No normalizada. Indicada para la evacuación horizontal de edificios. Su utilización más habitual es como encofrado perdido.

En esta serie deben tenerse en cuenta los posibles efectos que pueden producir los fenómenos de las cargas del terreno y las depresiones. Es necesario hormigonar totalmente el tubo.

Diámetros: Ø110 mm – Ø630 mm
Longitud de los tubos = 6 m.l.
Unión por encolado. Color gris RAL 7037.

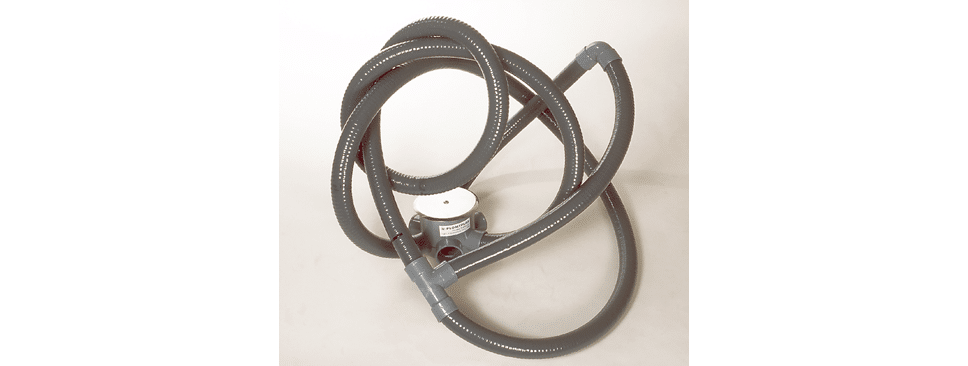

Tubo PVC flexible

Producto normalizado según UNE EN ISO 3994 (tuería PVC flexible con refuerzo helicoidal para la succión y descarga de materiales acuosos) y certificado de producto.

Interior y exterior totalmente liso y reforzada con espiral de pvc rígida prácticamente indeformable y antichoque. Evita la pérdida de cargas al prescindir de codos debido a su flexibilidad en la instalación.

Diámetros: Ø16 mm – Ø90 mm
Presentación en rollos de 25m, 50m y secciones de 1,5 m
Gran resistencia a temperaturas de -10 ºC a 60 ºC.
Diseñada para uniones por exterior con accesorios hembras de encolar.

Tubo PVC evacuación insonorizado

En la actualidad la contaminación acústica es un factor más a la hora de determinar los índices de calidad de vida.

Fabricada según la norma UNE EN 1453 para la evacuación de aguas pluviales y residuales (a baja y alta temperatura) en el interior de la estructura del edificio.

Tubería con doble certificación AENOR, de producto (UNE EN 1329) y de reacción al fuego (UNE EN 13501) con Clasificación Euroclase B-s1, d0.
Diámetros: Ø40 mm – Ø250 mm
Presentación en tubos de 5m (en 40 y 50mm) y 3m para el resto de la gama.
Junta pegada en 40 y 50 mm (sin embocadura) y junta elástica para el resto de la gama.

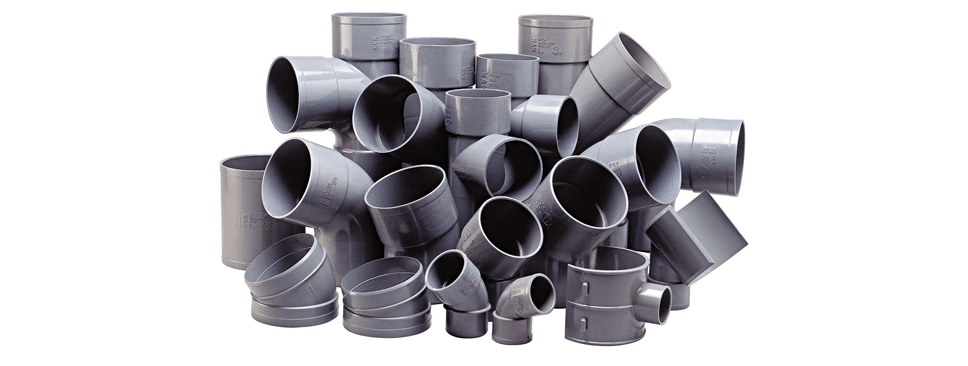

Accesorios para redes de evacuación de aguas

Para evacuación de aguas, el  mercado ofrece una amplia oferta de accesorios inyectados de PVC en color gris RAL 7037 fabricados bajo las especificaciones de la norma UNE EN 1329-1 y UNE-EN 13501 de reacción al fuego, válidos para todos los sistemas.

Las uniones entre ellas pueden realizarse o bien mediante adhesivo o bien mediante junta elástica.

Se dispone de una amplia variedad de piezas y accesorios para ejecutar cualquier tipo de instalación, y se pueden ofrecer soluciones especiales para instalaciones complejas, resolviendo así cualquier tipo de problema en la obra con la mayor efectividad y seguridad.

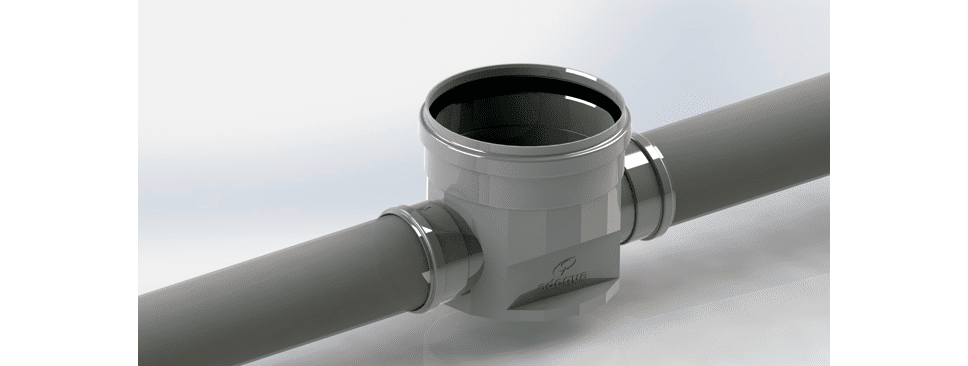

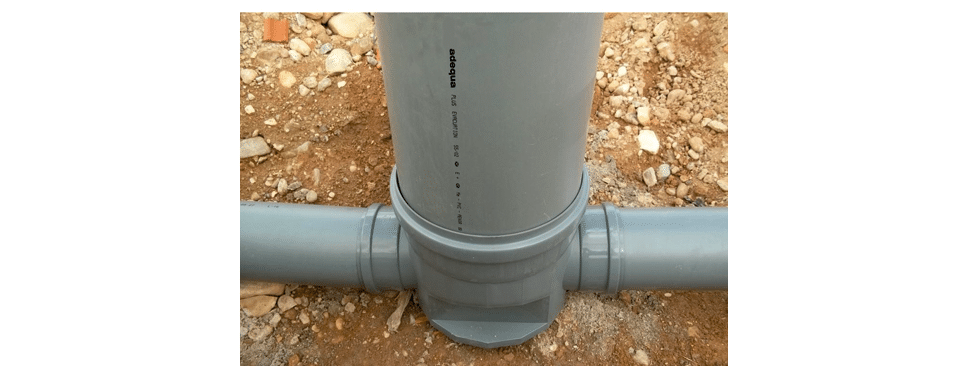

Asimismo se cuenta con un conjunto de piezas especiales y registrables para realizar las labores de inspección en la conducción.

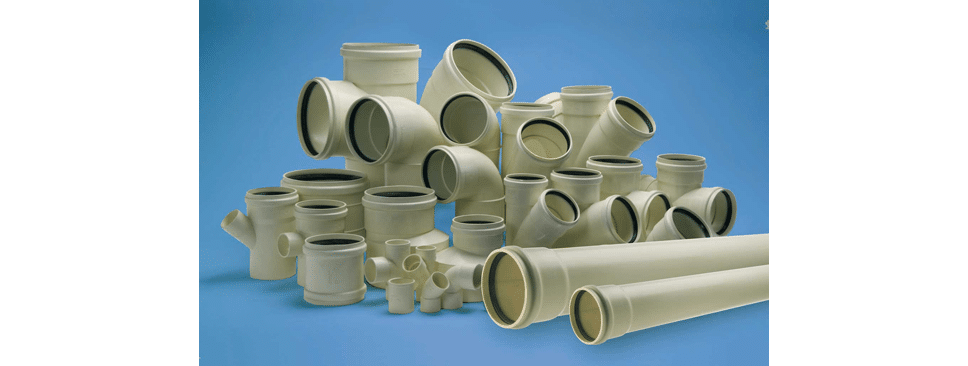

Para las tuberías insonorizadas, cada marca tiene diseñado su sistema completo con todos los elementos y accesorios necesarios para desarrollar cualquier proyecto que se pueda plantear en un edificio. Son totalmente compatibles con los sistemas tradicionales de evacuación fabricados en PVC, posibilitando que puedan incluso encolarse entre sí los componentes de ambos sistemas.

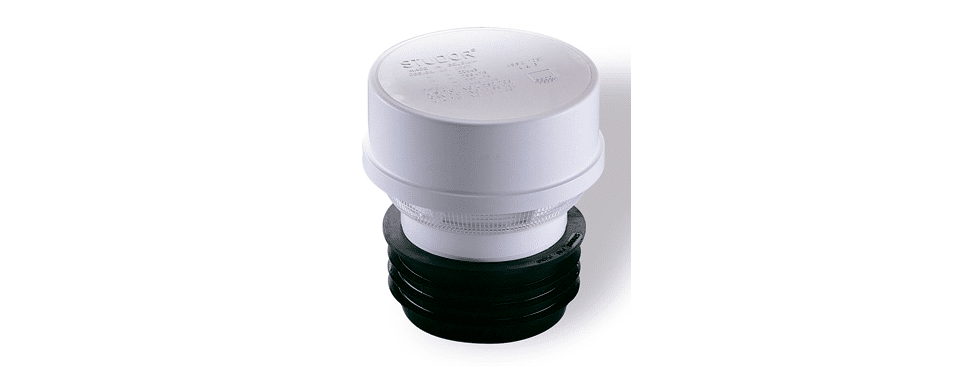

Se complementan con el manguito cortafuegos, sifones, válvulas, canaletas, la gama de abrazaderas y las válvulas de aireación para la ventilación de los sistemas……etc.
