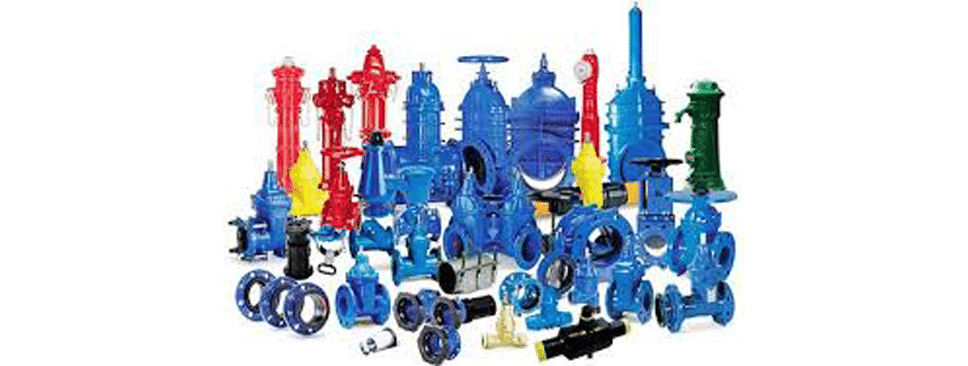

Elementos de maniobra, control y regulación

Son los elementos hidromecánicos que, instalados entre los tubos, protegen y facilitan el buen funcionamiento de la red.

Entre los numerosos tipos existentes en el mercado, los que más frecuentemente se instalan en nuestras redes:

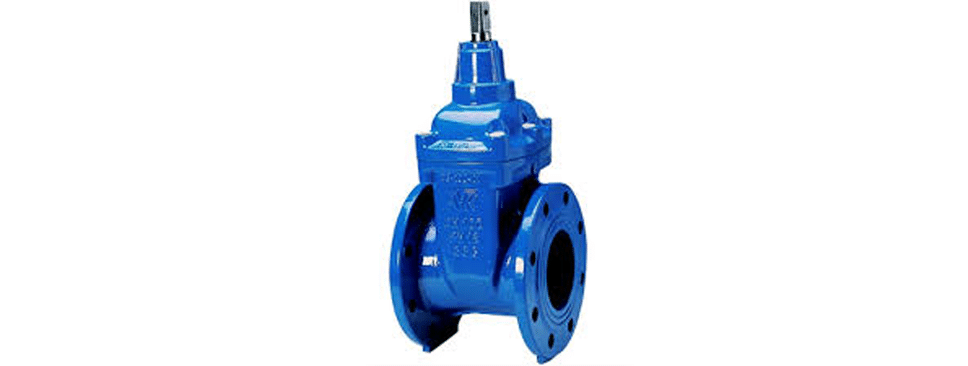

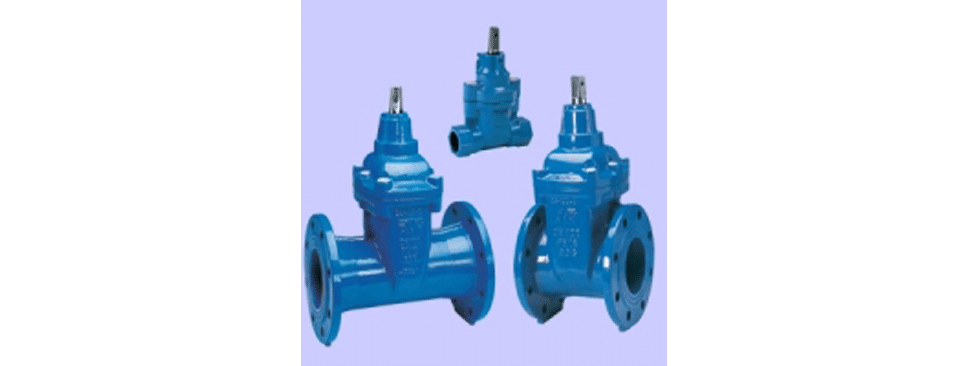

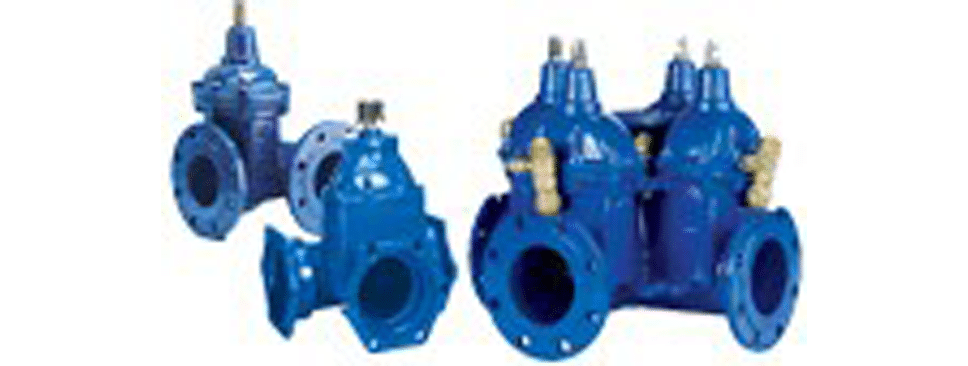

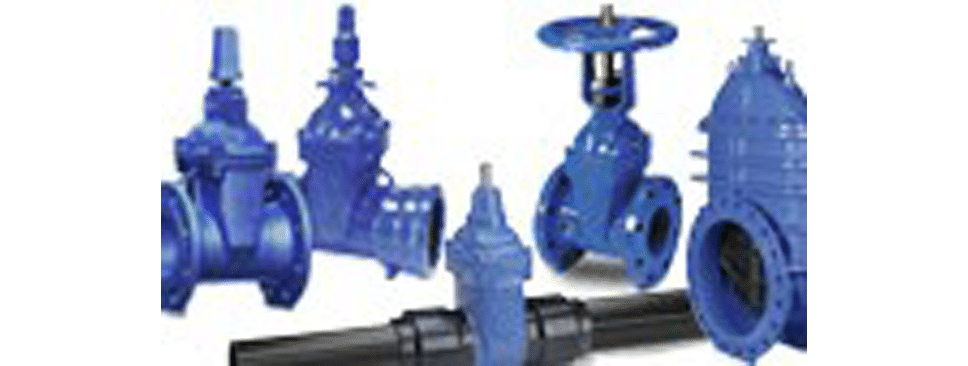

Válvulas de compuerta

Abren mediante el levantamiento de una compuerta en forma de cuña permitiendo así el paso del fluido. Se utiliza totalmente abierta o cerrada. Accionamiento poco frecuente. Disponibles con extremos bridados, acoplamientos para tubo PVC, extremos de PE para soldar, acoplamiento tyton, enchufe rápido para tubo PE y extremos roscados.

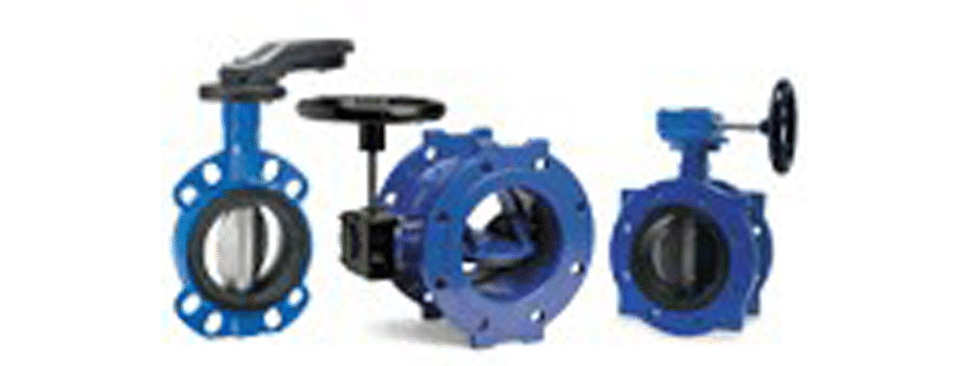

Válvulas de mariposa

Dispositivo para interrumpir o regular el flujo de un fluído en un conducto, aumentando o reduciendo la sección de paso mediante una placa, denominada «mariposa», que gira sobre un eje. Se caracterizan por su operación rápida ya que abren y cierran a ¼ de vuelta.Existen distintos tipos de válvulas mariposas que se categorizan según su forma de ser instalada. Las más comunes son la waffer y la Lug.

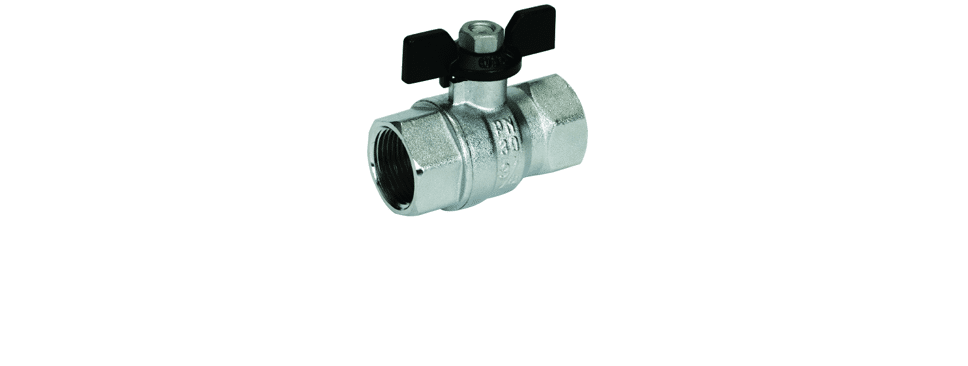

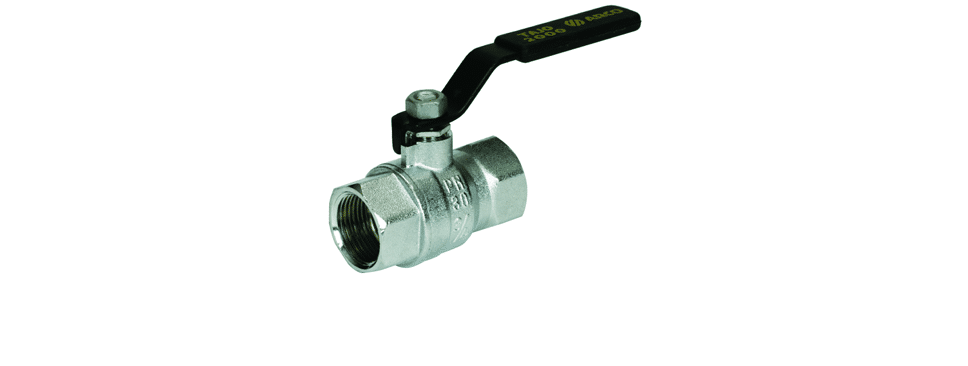

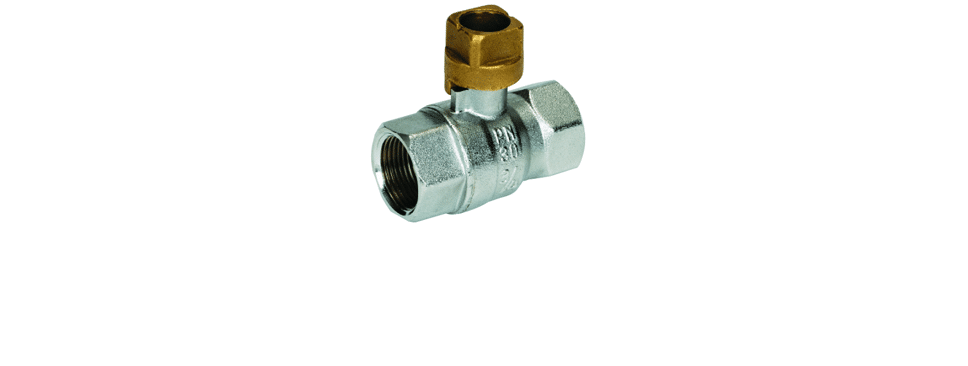

Válvulas de bola

También conocida como válvula de esfera, es un tipo de válvula muy versátil porque su accionamiento sólo se debe girar 90 grados para cerrar o abrir la válvula velozmente. Se utiliza totalmente abierta o cerrada.

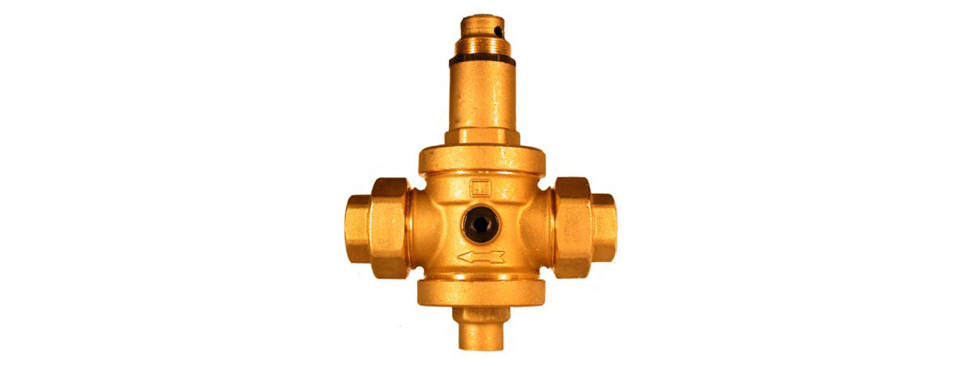

Válvulas reguladoras de presión

Fijan la presión agua abajo al valor deseado por el usuario. Una vez fijada esta presión de salida, se mantiene constante independientemente de las variaciones de caudal y de la presión agua arriba.

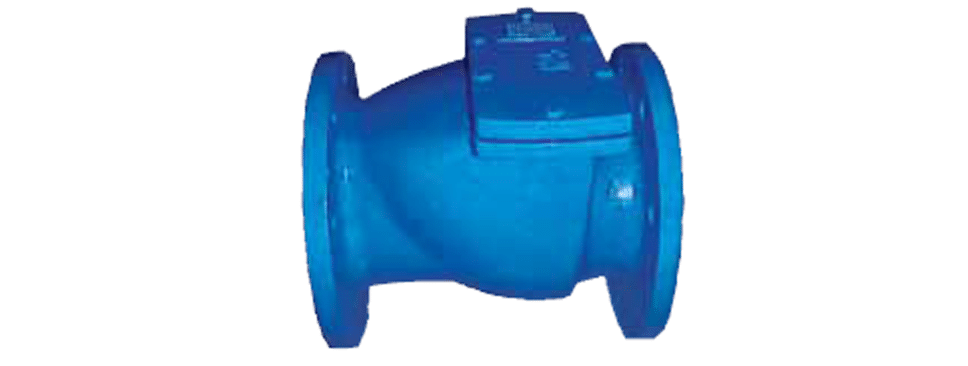

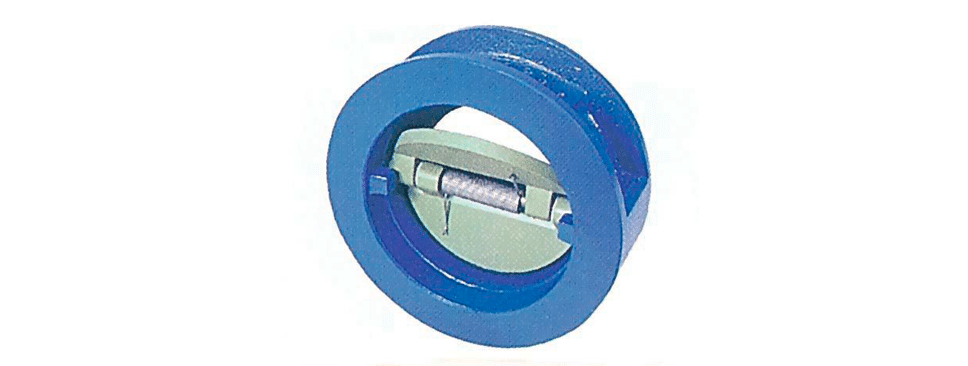

Válvulas de retención

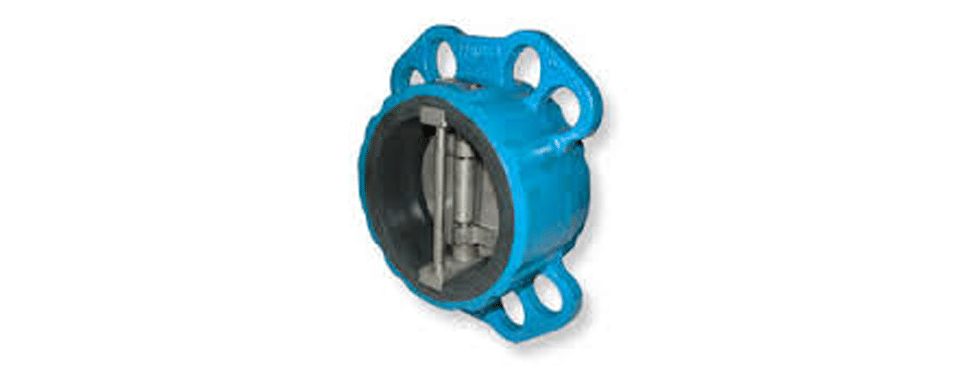

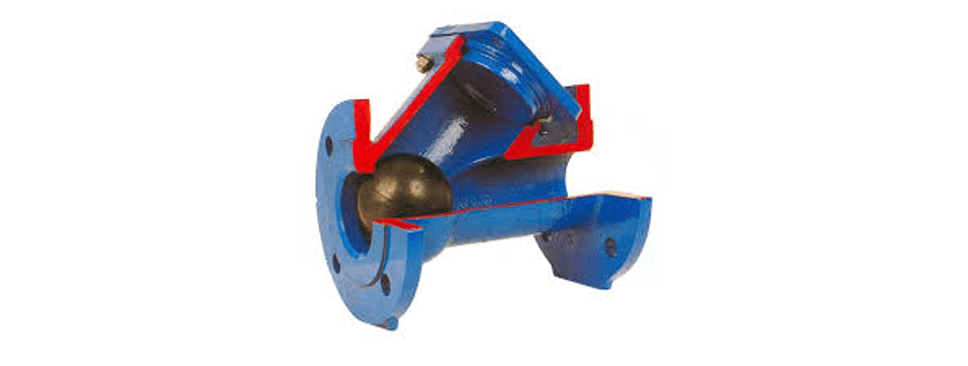

Son válvulas que se utilizan para evitar la inversión del flujo en un conducto. Son accionadas por la propia presión del fluido y son unidireccionales, que abren en un sentido del flujo y son cerradas en el sentido opuesto del flujo. Existen diversos tipos de válvulas de retención en función de su diseño, las más comunes: de disco partido o doble plato, de tipo clapeta oscilante, de disco axial, de bola y retención de final de línea

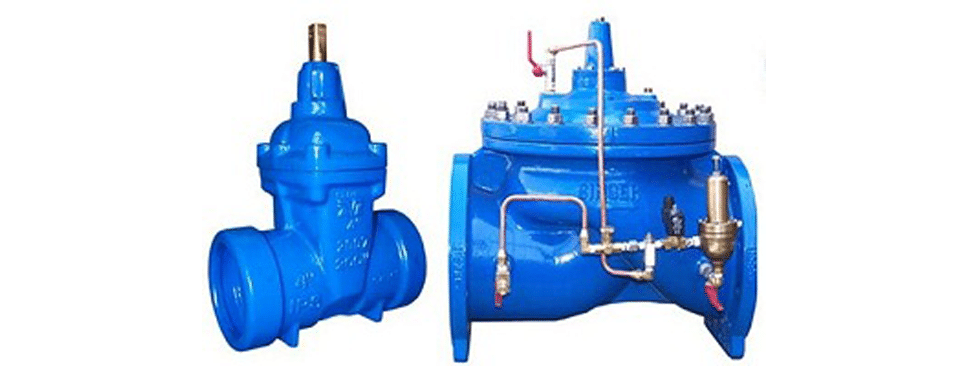

Válvulas hidráulicas

Las válvulas hidráulicas son mecanismos formados mediante la asociación de una válvula de base con accionamiento hidráulico y uno o varios circuitos piloto. Pueden desempeñan distintas funciones, recibiendo en cada caso un nombre diferente: reductora y/o sostenedora de presión, control de caudal, control de nivel…..Pueden ser de cierre por pistón o de diafragma.

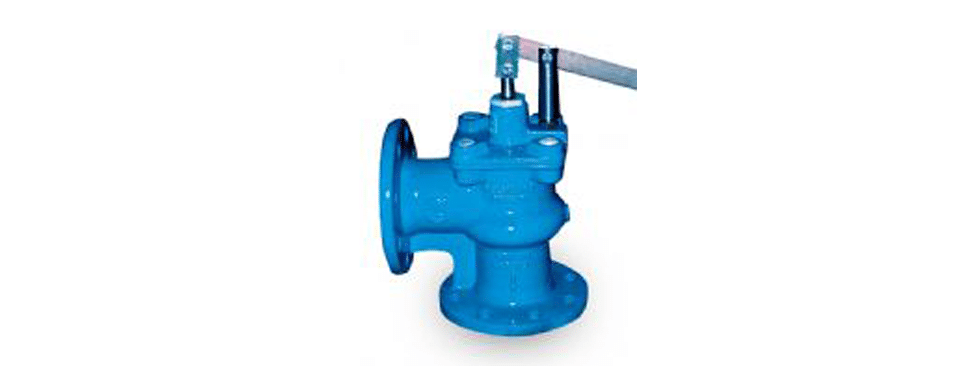

Válvula de flotador

Corta el paso de agua cuando su nivel ha alcanzado una determinada altura.

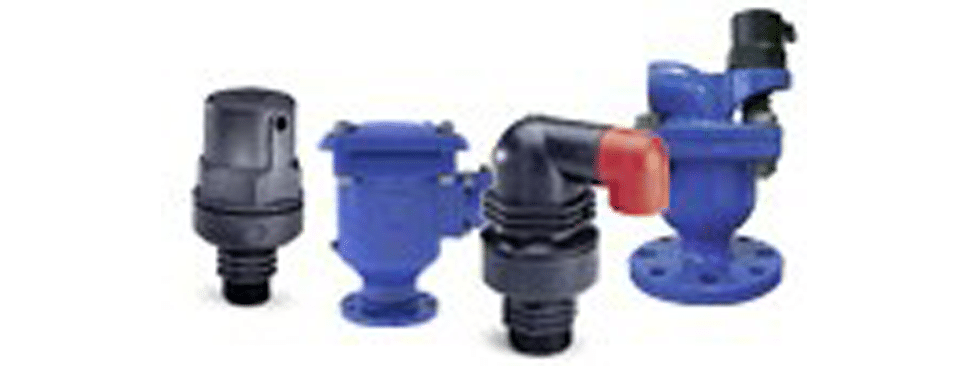

Ventosas

Son los elementos básicos para controlar y eliminar el aire en las conducciones. Existen esencialmente tres tipos de ventosas:

Ventosas automáticas o purgadores: Su función es evacuar (purgar) aire en sistemas presurizados. Permiten ir eliminando pequeñas cantidades de aire, de forma progresiva, durante el funcionamiento de la conducción.

Ventosas cinéticas o de doble efecto: Su función es evacuar aire durante el proceso de llenado de las tuberías, e introducir aire cuando se vacían. Eliminan o introducen grandes cantidades de aire, de forma inmediata, en el llenado o vaciado, respectivamente, de la conducción. Se denominan también Ventosas de Simple Propósito (entrada o salida de grandes cantidades de aire)

Ventosas de triple efecto: Realizan las funciones de las ventosas automáticas y de las cinéticas. Purgan aire de la conducción durante su funcionamiento a presión, eliminan rápidamente el aire de las tuberías en las operaciones de llenado de agua, e introducen rápidamente aire en las tuberías en las operaciones de vaciado (voluntarias o involuntarias). Se denominan también Ventosas de Doble Propósito (entrada o salida de grandes cantidades de aire, y salida de pequeñas cantidades de aire)

Instrumentos de medida

Contadores de agua y caudalímetros

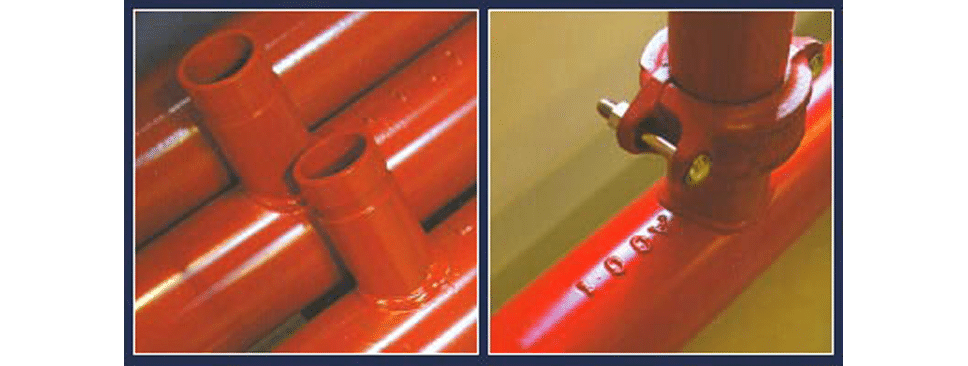

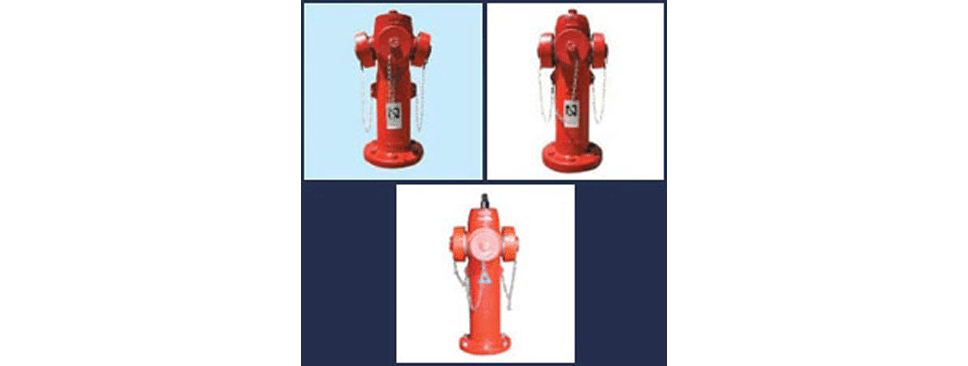

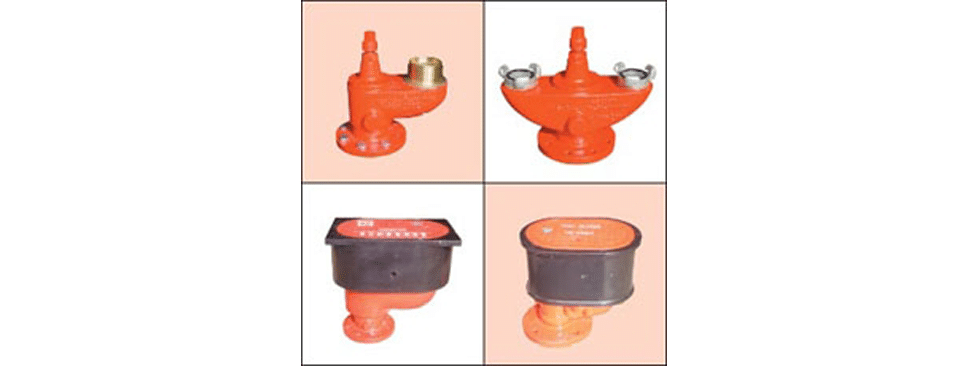

Hidrantes Contraincendios

Son elementos de la red destinados al uso exclusivo de los servicios contra incendios, por lo que deberán disponerse en lugares accesibles para los camiones de bomberos y estar debidamente señalizados. Se instalarán en redes cuyo DN sea ? 150 mm y deberá procurarse que la distancia máxima entre hidrantes contiguos, medida en línea recta y por zonas públicas, no supere los 200 m.
